كيفية حساب نصف قطر عمل رافعة الكرز لمواقع العمل بين الشركات

يُعد حساب نصف قطر عمل رافعة الكرز متطلبًا أساسيًا في عملية الشراء. قد يؤدي افتراض خاطئ إلى إنتاج معدات تصل إلى الارتفاع المحدد، ولكنها لا تستطيع الوصول إلى نقطة العمل عندما تفصل الواجهات أو رفوف الأنابيب أو الجدران أو الخنادق أو قيود الإعداد الآلة عن المهمة. بالنسبة للمقاولين وأساطيل التأجير والموزعين ومشغلي المرافق والفرق الهندسية، يجب مطابقة هندسة الموقع مع نطاق العمل وسعة المنصة ومسار الوصول وظروف الأرض وحدود التشغيل. شركة تصنيع مقرها تشينغداو فيما يتعلق بمنصات العمل الجوية ومعدات الرفع، تدعم شركة YILU LIFT المشترين الصناعيين في تقييم تكوينات الوصول الخاصة بالمشاريع.

ماذا يعني نصف قطر عمل رافعة الكرز

نصف القطر، والتواصل، ونطاق العمل

نصف قطر العمل هو المسافة الأفقية من مركز الدوران أو الالتفاف إلى نقطة مرجعية على المنصة عند موضع محدد للذراع. ولا ينبغي قياسه من إطار أو حافة هيكل أو قاعدة دعامة. غالبًا ما يصف المدى الأفقي الحد الأقصى المنشور، بينما يجمع نطاق العمل بين القدرة الأفقية والرأسية عبر المواضع المسموح بها.

هذا التمييز هو الذي يحكم أي شيء بوم حساب مدى الوصول. يتوفر أقصى مدى للوصول عادةً ضمن جزء من نطاق الارتفاع، وغالبًا ما يتناقص بالقرب من أقصى ارتفاع للمنصة. لذلك، يتحكم مخطط نطاق الحركة في عملية الاختيار. تشير إرشادات الصناعة إلى أن نطاقات التشغيل موضحة في مخططات النطاق، وأن تجاوز النطاق المسموح به يُشكل خطر انقلاب.

كيفية حساب نصف القطر المطلوب

تحديد خط المنتصف ونقطة الهدف

تبدأ عملية حساب مدى الوصول الأفقي الموثوق لرافعة الكرز بمخطط مُقاس أو مسح مُقاس. حدد مركز الدوران كنقطة الأصل، ثم سجل الإحداثي الأفقي لنقطة العمل وارتفاعها.

نصف القطر الأفقي المطلوب = المسافة الأفقية من محور الدوران إلى نقطة العمل

لنفترض أن مهمة تركيب واجهة تقع على ارتفاع 14.0 مترًا فوق مستوى الأرض، وأن محور الدوران يجب أن يبقى على بُعد 8.2 مترًا من الواجهة. نصف القطر المطلوب عند هذا الارتفاع هو 8.2 مترًا. النموذج الذي يُعلن عن مدى وصول أقصى يبلغ 10.0 أمتار ليس مناسبًا تلقائيًا؛ يجب أن يُظهر مخطط مدى وصول ذراع الرافعة 8.2 مترًا على الأقل عند ارتفاع 14.0 مترًا.

أضف تأخيرًا وقم بتطبيع المراجع

يمكن أن تدفع حواف الحفر، وممرات المرور، والحواجز الواقية، والخدمات تحت الأرض، والمواد المخزنة، أو الدعامات، القاعدة إلى مسافة أبعد عن الهدف. يجب تضمين هذه الإزاحات في التصميم الهندسي قبل المقارنة.

تتطلب اصطلاحات مرجعية المنصة تأكيدًا أيضًا. قد تقيس إحدى جداول البيانات إلى خط مركز المنصة، بينما تستخدم أخرى حافة المنصة. يجب توحيد عروض الأسعار وفقًا لنقطة مرجعية واحدة. لا ينبغي إضافة أي هامش لطول السلة حتى يؤكد المورد طريقة القياس. يجب أن يكون أي هامش لتحديد الموقع خاصًا بالمشروع ومعتمدًا من قبل مخطط مختص، بدلًا من تطبيقه كنسبة مئوية عامة.

متى تدعم حسابات المثلثات العملية الحسابية

تقريب الذراع المستقيم

لذراع مستقيمة مثالية بطول فعال ل والزاوية أنا فوق المستوى الأفقي:

R = L × cosθ

H = الارتفاع المحوري + L × sin θ

تدعم هذه المعادلات التخطيطات الأولية ولكنها لا تستطيع أن تحل محل مخطط الشركة المصنعة، الذي يأخذ في الاعتبار التداخل والإزاحات والأذرع والانحراف والتسوية وحدود البرامج وضوابط الاستقرار.

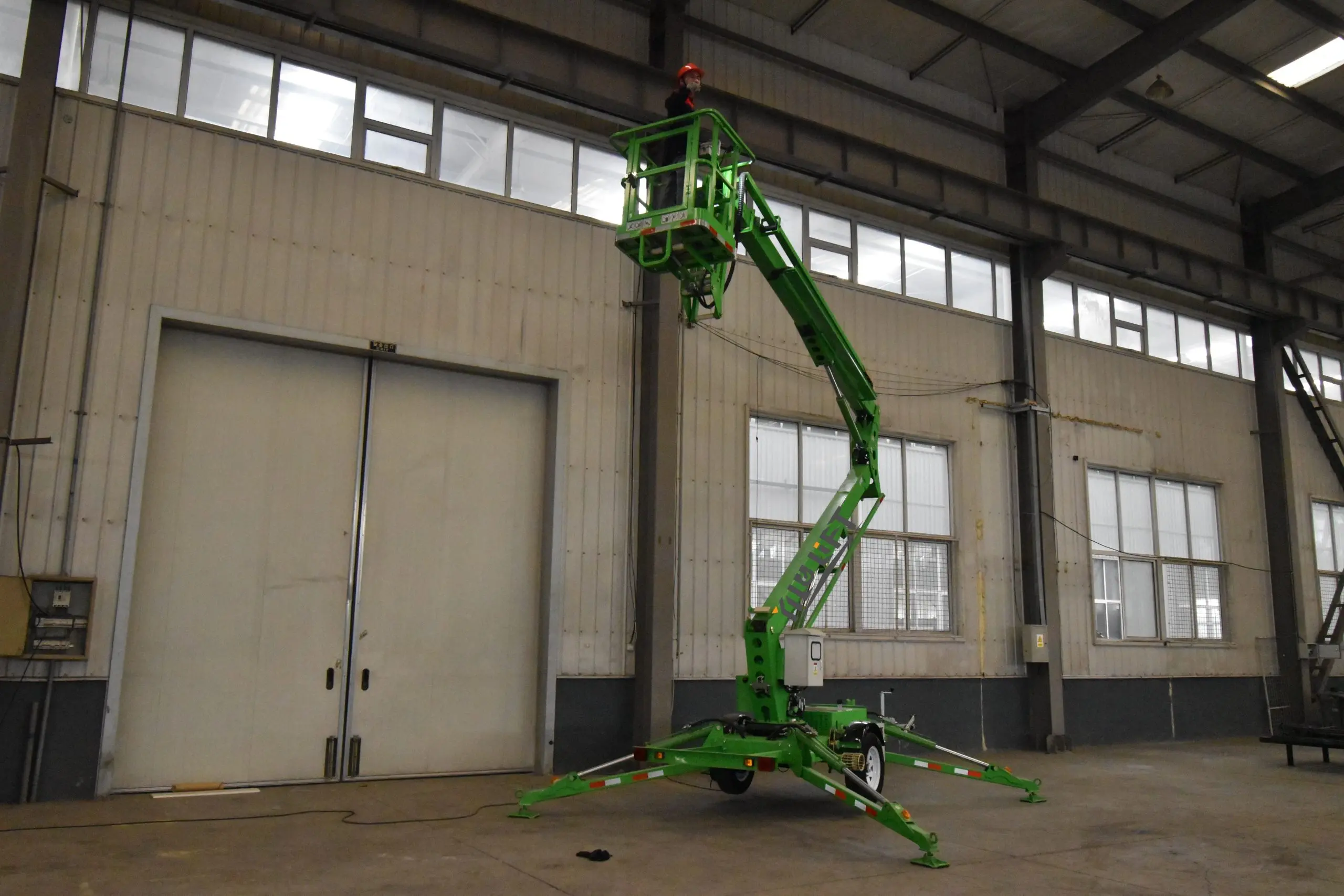

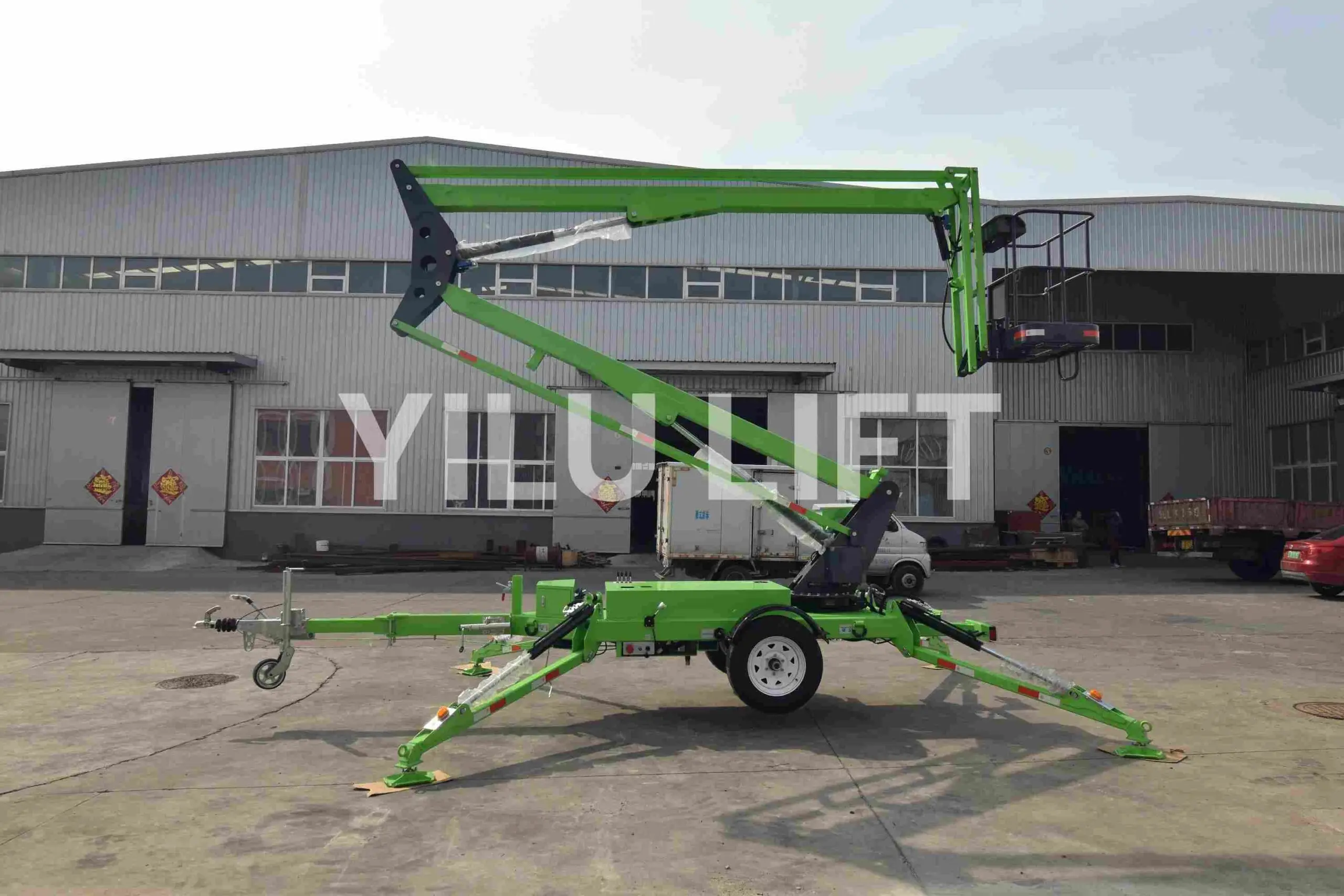

هندسة ذراع مفصلية

للحصول على تكوين مفصلي مبسط:

R = L₁ cos θ₁ + L₂ cos θ₂ + L₃ cos θ₃ + إزاحات أفقية ثابتة

وهذا يفسر سبب قدرة نطاق عمل رافعة ذراع مفصلية على تجاوز العوائق. مع ذلك، قد تمنع حدود المفاصل وقيود التحكم أوضاعًا ممكنة نظريًا، لذا يجب أن تعتمد الموافقة النهائية على المخطط المعتمد.

تحويل بيانات نصف القطر إلى مواصفات شراء

قم بمطابقة نصف القطر والارتفاع كإحداثية واحدة

يجب أن يحدد طلب تقديم العروض نصف القطر الأفقي وارتفاع المنصة كزوج إحداثيات واحد. إن ذكر "ارتفاع 14 مترًا" و"امتداد 8 أمتار" كقيم قصوى غير مترابطة قد يجذب عروضًا لا تفي بالمعايير المطلوبة في الموقع. كما يجب أن يحدد الطلب إمكانية الوصول إلى ما تحت مستوى الأرض، والامتداد الجانبي، وتغطية الواجهة، أو الدوران المستمر.

تحقق من خلوص الفتحات العلوية والسفلية

يعتمد اختيار منصات العمل الجوية في مواقع البناء غالبًا على مدى إزالة العوائق وليس على أقصى مدى وصول فقط. يمكن للرافعات المفصلية الوصول إلى أعلى وفوق العوائق، بينما تتبع الرافعات التلسكوبية المستقيمة مسارًا أكثر مباشرة.

يجب أن يتضمن طلب تقديم العروض بيانات عن ارتفاع العائق وعمقه، والحد الأدنى لارتفاع المنصة، والهدف الواقع خلف العائق. ولا يضمن الوصول الأقصى الكافي بالضرورة ارتفاعًا كافيًا للصعود والتجاوز.

التحقق من السعة في الهدف

يجب أن تشمل سعة المنصة المقدرة الأفراد والأدوات والمواد والملحقات والوصلات المعتمدة. وتشترط إرشادات السلامة أن يبقى إجمالي حمولة المنصة ضمن السعة المحددة، وتحظر تجاوز حدود الوصول الرأسي أو الأفقي.

تسمح بعض الآلات بسعات مختلفة في أجزاء مختلفة من الغلاف. يجب على فرق المشتريات طلب الحمولة المسموح بها عند الإحداثيات المستهدفة بالضبط، وليس فقط تصنيف السلة الرئيسي.

تأكيد الإعداد والقيود الأرضية

لا قيمة تُذكر لنصف القطر المحسوب إذا لم تتمكن الآلة من الحفاظ على استقرارها عند نقطة التجهيز. يجب أن تشمل المراجعة عرض الحركة، وارتفاع التخزين، ومساحة الدوران، وقدرة الصعود، والإطارات أو الجنازير، ومساحة دعامات التثبيت، وحمولة الأرضية، وقدرة التحمل على الأرض، وحدود الرياح، والانبعاثات، والطاقة.

تؤكد إرشادات تقييم الموقع على قوة السطح، والميل، والمناطق الضعيفة الخفية، والمثبتات المحتملة أو تدابير توزيع الأحمال.

الأخطاء الشائعة في تخطيط نصف القطر

اعتبار أقصى قدر من الوصول شاملاً

يُعدّ أقصى مدى أفقي لرافعة ذراع الرافعة قيمةً حدية، وليست ضمانةً على امتداد المدى الرأسي. يجب أن تقع الإحداثيات المخططة ضمن النطاق المحدد عند الحمل المطلوب.

القياس من نقطة مرجعية خاطئة

قد يؤدي قياس نصف القطر الحقيقي من إطار أو لوحة هيكل السيارة إلى التقليل من قيمته الحقيقية عندما يقع مركز الدوران في الخلف. يجب أن تستخدم رسومات الموقع وبيانات الموردين مرجعًا مشتركًا.

سد الفجوة بالممارسات غير الآمنة

يجب أن يضع نصف قطر العمل المنصة في وضعها الطبيعي. ولا يمكن تعويض عدم كفاية الوصول بالانحناء فوق الحواجز الواقية، أو التسلق على القضبان، أو وضع السلالم داخل المنصة؛ وتحذر إرشادات السلامة من هذه الممارسات.

تجاهل المناطق المحظورة

قد تؤثر المسافات الآمنة من خطوط الكهرباء النشطة والمنشآت وحركة المرور وحواف الحفر على نقطة التثبيت المناسبة. في الولايات المتحدة، تنص الإرشادات الفيدرالية على مسافة لا تقل عن 3 أمتار (10 أقدام) من خطوط الكهرباء العلوية لأعمال الرفع الجوي؛ وقد تتطلب القواعد المحلية المعمول بها مسافة أكبر.

قائمة التحقق من نطاق B2B

الحد الأدنى من البيانات الفنية لطلب عرض أسعار

التعليمات

هل يمكن الوصول إلى أقصى مدى ممكن عند أقصى ارتفاع للمنصة؟

عادةً لا. يتغير مدى الوصول بتغير زاوية ذراع الرافعة، وامتدادها، ومفصلاتها، والحمل، وحدود التحكم. يجب أن يؤكد مخطط نطاق العمل الإحداثيات المستهدفة.

هل يمكن أن يحل علم المثلثات محل مخطط المدى؟

لا. تدعم الهندسة التخطيط الأولي، لكن الحدود المعتمدة تشمل عوامل الاستقرار والهيكلية والتحكم التي لا تستوعبها المعادلات الأساسية.

ما الذي يجب أن يتضمنه طلب عرض أسعار رافعة ذراع الرافعة؟

ينبغي أن يتضمن طلب تقديم العروض ارتفاع الهدف ونصف قطره، وملف تعريف العائق، والقدرة الاستيعابية عند الهدف، وظروف الأرض، وأبعاد الوصول، والبيئة، ودورة العمل، ومتطلبات الامتثال، والوثائق الفنية.

ما هو نصف القطر الإضافي المطلوب تحديده؟

لا يوجد هامش أمان موحد يناسب جميع المشاريع. يجب أن يعكس هامش الأمان دقة المسح، وتفاوتات الإعداد، واتفاقيات مرجعية المنصة، وحركة التشغيل، وتقييم مخاطر الموقع المعتمد.

بالنسبة للموزعين والمقاولين وأساطيل التأجير وفرق المشتريات الصناعية، ييلو ليفت هي شركة تصنيع ومصنع في تشينغداو، الصين، تُغطي منصات العمل الجوية، والرافعات المفصلية، والرافعات، والرافعات العنكبوتية، ومعدات الرفع بالشفط، وأنظمة الرفع بالشفط، وطاولات الرفع المقصية. يمكن أن تتضمن استفسارات المشاريع الارتفاع المستهدف، ونصف قطر العمل المطلوب، وحمل المنصة، ورسومات العوائق، وأبعاد الوصول، وظروف الأرض، والسوق المستهدف، وكمية الطلب لمراجعة التكوين وتقديم عرض سعر. يمكن إرسال الاستفسارات الفنية وطلبات عروض الأسعار إلى sales@yilulift.com أو تم تقديمها من خلال صفحة الاتصال الخاصة بـ YILU LIFT.
