كيفية اختيار رافعة شفط الزجاج لمشروعك

يجب اختيار رافعة الأكواب بالشفط بناءً على حجم اللوحة ومسار المناولة، وليس بناءً على أكبر سعة مذكورة في الكتيب. يُعدّ حجم الأكواب، ووزنها المُثبت، وحالة سطحها، ومدى وصولها، وإمكانية إمالتها، ودورانها، وسهولة الوصول إليها، وسعة الجهاز في وضع التشغيل، جميعها عوامل مهمة. قد يصبح الطراز الذي يبدو كبيرًا جدًا على الورق خيارًا خاطئًا عند تمديد ذراعه أو عندما لا تتسع الأكواب ضمن المساحة المدعومة.

ابدأ بالزجاج، وليس بالآلة

تأكد من أثقل لوحة حقيقية

ابدأ بأثقل لوح يتحمله المشروع فعليًا. اطلب من مصنّع الزجاج وزنًا مُدقّقًا كلما أمكن، خاصةً للوحدات المعزولة، والزجاج الرقائقي، والألواح المؤطرة، أو التجميعات ذات الملحقات. قد لا يأخذ الحساب القائم على السُمك الاسمي فقط في الحسبان الطبقات البينية، والفواصل، والإطار، والمكونات الأخرى. سجّل أيضًا الحد الأدنى، والحجم النموذجي، والحد الأقصى لأحجام الألواح. ليس بالضرورة أن يكون أكبر لوح هو الأثقل، ويجب أن يتناسب إطار الكوب مع جميع الأبعاد وليس بُعدًا واحدًا فقط.

يجب أن توضح خطة الرفع ما إذا كانت اللوحة ستبقى في وضع رأسي، أو تبدأ بوضع أفقي، أو تتحرك بين كلا الوضعين. فتحميل رف، ونقل الزجاج عبر ورشة عمل، وتركيب لوحة جدارية ستائرية، كلها تتطلب نطاق وصول ومناورة مختلفين. ينبغي إعداد قائمة المعدات المختارة بناءً على عملية الرفع الفعلية الأكثر تطلبًا، ثم مقارنتها بعمليات الرفع الروتينية التي ستشكل معظم دورة العمل.

ارسم مسار المعالجة الكامل

انظر إلى ما هو أبعد من نقطة الالتقاط. قِس عرض الممر، وفتحات الأبواب، ومساحة الدوران، وانتقالات الأرضيات، والارتفاع، وارتفاع التركيب، والمسافة الأفقية بين الآلة ونقطة التثبيت النهائية. لاحظ المنحدرات، والعتبات، وحواف الواجهة، والسقالات، والمناطق المحظورة. قد تدخل رافعة زجاج صغيرة الحجم المبنى، لكنها قد لا تصل إلى المدى المطلوب عند الفتحة. وقد تصل آلة أطول إلى الهدف، لكن يصعب وضعها في الممر المتاح.

إذا كانت الآلة تنتقل بين الطوابق أو مواقع العمل، فإن أبعادها المطوية ووزنها الذاتي وإمكانية الوصول إلى الشحن وطريقة التحميل تستحق نفس الاهتمام الذي يحظى به ارتفاع الرفع.

اقرأ السعة في الموضع الذي سيتم استخدامه

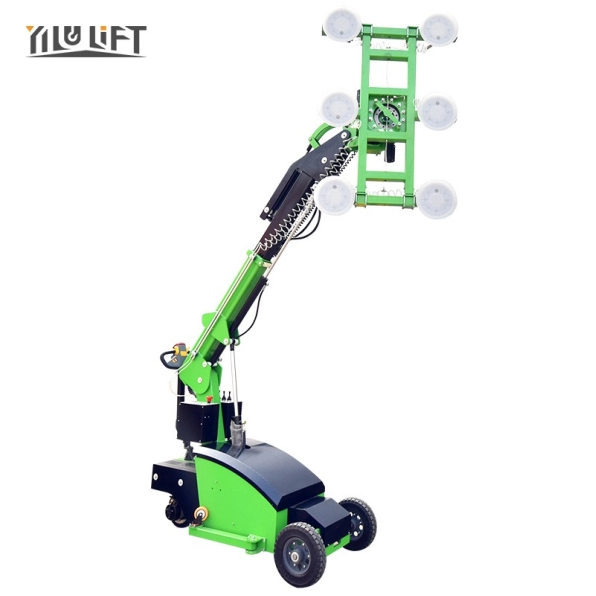

يمكن أن تكون سعة الذراع الممتدة أقل بكثير

يشير التصنيف الرئيسي عادةً إلى تكوين مثالي. قد تتغير السعة عندما يتحرك الحمل بعيدًا عن الهيكل. رافعات YILU رافعة زجاجية تعمل بالشفط من سلسلة LD يوضح هذا الفرق جلياً: تحمل الطرازات المذكورة حمولة تتراوح بين 300 و800 كيلوغرام مع انكماش الذراع، بينما تتراوح السعة المعلنة مع تمديد الذراع بين 150 و400 كيلوغرام. وبالتالي، قد يؤدي وضع العمل إلى تقليل الوزن القابل للاستخدام إلى النصف كما هو موضح في اسم الطراز.

ينبغي أن تؤثر هذه التفاصيل على قرار الشراء. فإذا كان لا بد من تركيب لوحة وزنها 380 كجم مع تمديد الذراع، فإن اختيار رافعة بسعة سحب 400 كجم سيكون خيارًا غير مناسب. لذا، عند التواصل مع شركة YILU LIFT، يرجى ذكر المدى الأفقي المطلوب وارتفاع التركيب مع وزن اللوحة. وبذلك، يمكن فحص النموذج المقترح أثناء التشغيل بدلًا من الاعتماد على سعة عامة مُعلنة.

افصل الحد الأقصى للحمل عن إرشادات العمل الآمنة

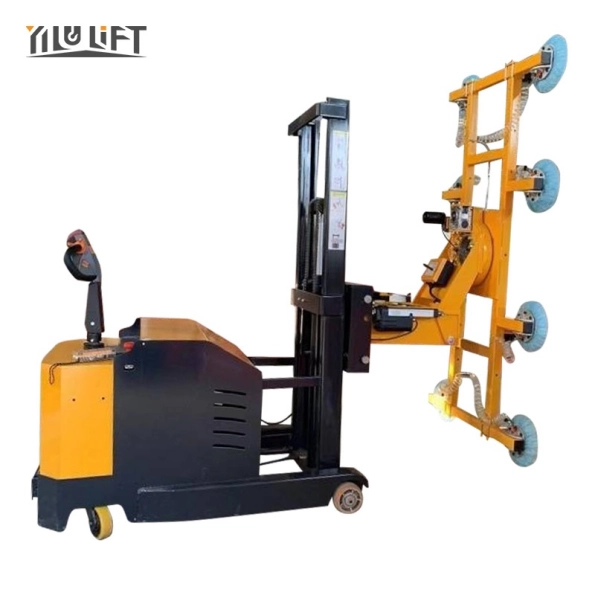

قد تستخدم جداول المنتجات أكثر من مصطلح واحد للسعة. رافعة فراغية من سلسلة HD تُدرج القائمة أقصى حمولة تتراوح من 400 إلى 1000 كجم، بالإضافة إلى حمولات الأمان المنفصلة من 200 إلى 500 كجم. يُرجى من المشترين عدم اعتبار هذه الأعمدة قابلة للتبديل. يجب التحقق من البيانات المُطبقة فيما يتعلق باللوحة، والاتجاه، وتصميم الأكواب، والبيئة، واللوائح المحلية عند مناقشة طراز مُحدد مع شركة YILU LIFT.

اطلب دليل التشغيل، وتفاصيل نظام الإنذار، ومتطلبات الفحص، والأساس المستخدم في التصنيفات المنشورة. ويكون عرض الأسعار أكثر فائدة عندما يحدد الطراز المختار، وحالة التحميل المعتمدة، وترتيب الأكواب، والقيود، بدلاً من تكرار رقم واحد في السطر الرئيسي.

قم بمطابقة نظام الشفط مع سطح الزجاج

تحقق من سطح التلامس الفعلي

تحتاج أكواب الشفط إلى سطح تلامس مناسب. يختلف الزجاج الأملس والنظيف وغير المسامي عن المواد الخشنة أو المطلية أو المبللة أو المتربة أو المتشققة أو المغطاة بغشاء. قد تؤثر الطلاءات على قوة التماسك أو تترك عليها علامات من قِبل الوسادة. يمكن أن ينفصل الغشاء الواقي عن الزجاج حتى عندما يبدو الكوب ملتصقًا به. لذا، يُرجى توضيح هذه الشروط قبل الشراء، واختبار الأسطح غير المعتادة باستخدام مادة الوسادة المقترحة وتصميمها.

لا يؤدي إضافة المزيد من الأكواب إلى حل مشكلة السطح تلقائيًا. فقطر الكوب، وحالة الوسادة، ومستوى الفراغ، وتصميم الدائرة، ومراقبة التسريب، وتوزيع الحمل، كلها عوامل مؤثرة. استفسر عن كيفية إشارة الجهاز إلى فقدان الفراغ، وما هي الفحوصات اليومية المطلوبة، وما إذا كان هناك حاجة إلى تثبيت ثانوي للرفع المخطط له.

احتفظ بالأكواب داخل منطقة دعم ثابتة

يجب أن يتناسب الإطار مع أصغر لوحة دون وضع وسادات فوق الحواف أو الثقوب أو الوصلات أو الملصقات أو الأجزاء المعدنية أو المناطق التالفة. في اللوحات الكبيرة، يجب أن يتحكم التباعد أيضًا في البروز والانحراف. يمكن أن يؤدي الزجاج الزائد غير المدعوم إلى الانحناء، أو تغيير الحمل على الوسادات الفردية، أو تعقيد عملية التموضع الدقيق.

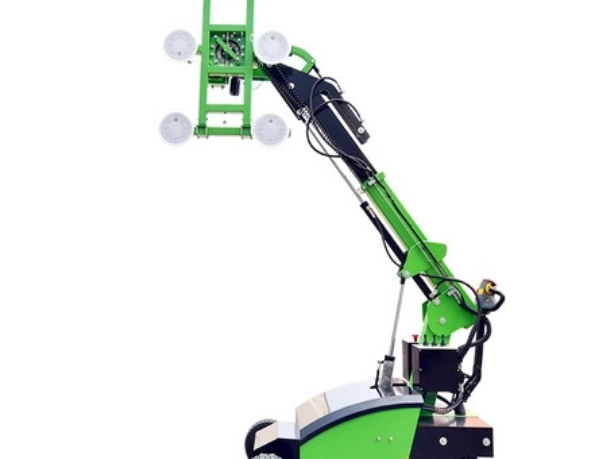

تستخدم سلسلة YILU LIFT LD أربعة أو ستة أو ثمانية أكواب قياس 300 مم، وذلك حسب الطراز. أما سلسلة HD فتستخدم أربعة أو ستة أكواب قياس 300 مم، مع إمكانية تخصيص عدد الأكواب وحجم اللوح. هذه الأرقام هي مجرد نقطة انطلاق، وليست قاعدة اختيار تلقائية. يجب مراجعة رسومات اللوحة ومواقع التحميل المقترحة قبل إتمام الطلب.

اختر وظائف الحركة التي يحتاجها الطاقم فعليًا

حدد الميل والدوران في كل خطوة

تتطلب بعض المشاريع نقل الزجاج في وضع رأسي فقط. بينما تتطلب مشاريع أخرى سحب الزجاج من صندوق أفقي، وإمالته إلى الوضع الرأسي، وتدويره، ثم إجراء تعديلات دقيقة عند الفتحة. حدد ما إذا كان الإمالة والتدوير يدويين أم آليين، ونطاق الدوران المطلوب، وعدد مرات تكرار العملية.

يمكن للحركة الآلية أن تقلل الجهد اليدوي أثناء التركيب المتكرر، ولكنها تضيف أيضًا عناصر تحكم ومكونات طاقة ونقاط صيانة. قد تكون العربة الأبسط أكثر عملية للنقل الداخلي مع الألواح الصغيرة. يُعد تسلسل المناولة أهم من طول قائمة الميزات.

تحقق من مركز التحميل، والمدى، والرؤية معًا

يؤثر مدى الوصول على السعة والتحكم. فوضع اللوحة على مسافة أبعد من الآلة يُغير عزم الحمل، بينما قد تُعيق اللوحة العريضة رؤية المشغل. قارن مركز الحمل المنشور مع هندسة اللوحة الفعلية، ثم أضف أي إزاحة أو نقطة التقاط غير اعتيادية إلى معلومات المشروع المُرسلة إلى شركة YILU LIFT.

تُعلن طرازات HD عن قيم مركز التحميل عند 650 أو 950 مم حسب السعة. هذه معلومات مفيدة خاصة بالعميل، ولكن لا يزال يتعين مطابقتها مع متطلبات العمل. لذا، يُرجى تقديم رسم اللوحة والموقع المستهدف بدلاً من استنتاج مدى ملاءمتها من ارتفاع الرفع فقط.

تحقق من إمكانية الوصول، وحالة الأرضيات، والطاقة، ودورة التشغيل.

قم بقياس الآلة وكذلك الفتحة

قارن العرض الإجمالي والطول ومساحة الدوران ووزن الجهاز مع كل نقطة وصول. يبلغ عرض هيكل طرازات LD 810 مم، بينما يختلف طول الطراز ووزنه. قد يؤدي تحميل الأرضية وسعة المصعد وانحدار المنحدر وارتفاع العتبة وإمكانية الدوران مع وجود لوحة مثبتة إلى استبعاد جهاز لا يتسع للمدخل.

بالنسبة لأعمال الواجهات، يجب مراعاة حدود الرياح، وحالة الأرض، والمناطق المحظورة، والتداخل مع السقالات أو معدات الرفع الأخرى. يجب أن تحكم المتطلبات المحلية وتعليمات الشركة المصنعة عملية التشغيل. لا يمكن أن يحل اختيار المنتج محل خطة الرفع الخاصة بالموقع.

حدد حجم البطارية بما يتناسب مع حجم ناقل الحركة

حدد عدد عمليات الرفع المتوقعة في الساعة، ومسافة السفر، ومدة الوردية، وفترة الشحن، ودرجة الحرارة المحيطة. استفسر عن مؤشر البطارية، وما إذا كان الشحن متاحًا عند انخفاض طاقة المحرك، وكيف يتصرف نظام الشفط في حال انخفاض طاقة المحرك.

تستخدم سلسلة LD بطاريات دورة عميقة بسعات خاصة بكل طراز. كما تختلف سلسلة HD في حجم البطارية والشاحن. هذه التفاصيل ذات دلالة فقط عند تطبيق دورة تشغيل محددة. اطلب وقت التشغيل المتوقع لمهمة نموذجية، وتعامل معه على أنه يعتمد على التطبيق، وليس وعدًا ثابتًا.

قارن بين أشكال رافعات الزجاج الرئيسية

تُناسب الروبوتات ذاتية الدفع أعمال الوصول والتركيب.

تجمع رافعة الزجاج ذاتية الدفع بالشفط بين الحركة والرفع ومعالجة الألواح. وهي مناسبة غالبًا للأعمال التي تتطلب نقل الألواح من المخزن إلى نقطة تركيب مرتفعة أو جانبية. مجموعة روبوتات شفط الهواء يشمل ذلك تكوينات LD وHD بسعات وارتفاعات وإطارات أكواب ومراكز تحميل مختلفة. قارن نطاق العمل ونطاق الألواح المدعومة، وليس ما إذا كانت الآلة تسمى رافعة زجاج كهربائية أو روبوت رافعة زجاج بالشفط.

تخدم العربات والرافعات المعلقة مسارات مختلفة

أ عربة رفع الزجاج تُناسب هذه الرافعات عمليات نقل المواد في الورش، وتفريغها، وتركيبها في الأماكن المنخفضة حيث لا حاجة إلى مدّ الذراع لمسافات طويلة. وتعتمد رافعات الشفط المعلقة على رافعة أو ونش، وهي مناسبة للألواح الكبيرة أو مسارات الرفع المُحددة. ويختلف كل نوع منها في متطلبات معدات الدعم، والتركيب، والحركة، والتحكم.

تجنب خلط المنتجات المختلفة في مقارنة أسعار واحدة. اختر مفهوم الاستخدام أولاً، ثم قارن بين النماذج ذات الوزن والاتجاه والمدى والحركة والبيئة ودورة التشغيل المتشابهة.

أرسل طلب عرض أسعار قابل للتصميم الهندسي

يجب أن يتضمن الطلب المفيد نوع الزجاج، والأبعاد الدنيا والقصوى، ونطاق الوزن المعتمد، والسطح أو الطلاء، واتجاه الالتقاط، والإمالة والدوران، وارتفاع التركيب، والمدى الأفقي، وأبعاد الوصول، وحالة الأرضية، وعدد عمليات الرفع في الساعة، ومدة الوردية، وبلد الوجهة، ومصدر الطاقة، والمستندات المطلوبة. أرفق رسومات اللوحة والموقع إن وجدت.

عند طلب عرض سعر، اطلب من شركة YILU LIFT تحديد الطراز المقترح، وسعة التحميل في وضعية العمل المخطط لها، وتصميم قاعدة التحميل، والأبعاد، والوزن الذاتي، ومواصفات البطارية والشاحن، وأجهزة السلامة، وقيود التشغيل، وتفاصيل التعبئة، ومواد التدريب، وقطع الغيار، وشروط الضمان، وفترة التسليم. هذا يحوّل طلب السعر العام إلى مقارنة فنية.

التعليمات

هل رافعة الزجاج التي تزن 400 كجم مناسبة لكل لوح زجاجي يزن 400 كجم؟

لا. قد ينطبق هذا الرقم فقط على تكوين معين، وقد تنخفض السعة عند تمديد الذراع. كما أن حالة السطح، وهندسة اللوحة، وموضع الكوب، والاتجاه، ومركز الحمل، والقواعد المحلية عوامل مهمة. يجب التأكد من نموذج وتكوين مصعد YILU المقترحين للرفع بدقة.

كم عدد أكواب الشفط التي يجب أن تحتوي عليها رافعة الزجاج بالشفط؟

لا يوجد عدد محدد عالميًا. يعتمد الترتيب الصحيح على الوزن، والأبعاد، والصلابة، والسطح، ومواقع الوسائد الآمنة، وقطر الكوب، ودائرة التفريغ، والبروز المسموح به. تُعد رسومات أصغر وأكبر الألواح أكثر فائدة من تحديد عدد الأكواب المفضل.

هل يمكن لرافعة الزجاج بالشفط التعامل مع الزجاج المطلي أو المغلف بغشاء رقيق؟

لا يُستخدم إلا بعد تقييم سطح التلامس، وإجراء الاختبارات اللازمة عند الضرورة. قد تتغير قوة التماسك مع الطلاء أو قد تظهر عليها علامات، كما قد ينفصل الغشاء عن اللوحة. تأكد من مادة الوسادة وسطح الرفع المعتمد قبل الاستخدام.

ما هي المعلومات الأكثر أهمية في الاستفسار؟

أرسل رسومات اللوحة، والأوزان المعتمدة، وتفاصيل السطح، ومواقع الرفع والوضع، والمدى والارتفاع المطلوبين، وحدود الوصول، ودورة التشغيل، ومتطلبات بلد الوجهة. تُتيح هذه التفاصيل لشركة YILU LIFT أساسًا عمليًا لمناقشة التكوين المناسب بدلًا من التخمين بناءً على اسم الطراز.

حوّل بيانات المشروع إلى توصية نموذجية

تبدأ أفضل قائمة مختصرة بالرفع الصعب وتتجه عكسيًا نحو الآلة. يمكن للمشترين مراجعة خيارات مناولة الزجاج من YILU LIFT، ثم يرجى الاتصال بشركة YILU LIFT وتزويدها ببيانات اللوحة والموقع. للحصول على معلومات حول التكوين وعرض الأسعار، يجب التأكد من الملاءمة النهائية من خلال مراجعة وثائق النموذج المختار، وموقع العمل الفعلي، والقواعد المعمول بها.
