قدرة رفع رافعة العنكبوت: كيفية قراءة الأرقام قبل الشراء

لا تُعدّ قدرة رفع رافعة العنكبوت رقمًا ثابتًا. فالحمولة المقدرة المذكورة في اسم الطراز تنطبق عادةً ضمن نطاق عمل محدد وتكوين رافعة معين. وإذا تم نقل الحمولة إلى مسافة أبعد، أو تمديد ذراع الرافعة، أو تغيير إعداد الدعامات، أو إضافة كتلة خطافية ثقيلة وملحق رفع، فقد تنخفض الحمولة المسموح بها بشكل حاد. لذا، يحتاج المشترون الذين يقارنون بين رافعات العنكبوت الصغيرة إلى الاطلاع على جدول الحمولة وتفاصيل العمل قبل معرفة السعر.

اعتبر الحمولة المقدرة نقطة انطلاق

السعة القصوى تنتمي إلى حالة محددة

لا تستطيع رافعة عنكبوتية مصنفة بقدرة 3 أو 5 أطنان رفع هذا الحمل في جميع أنحاء نطاقها. تتوفر أقصى قدرة رفع عادةً بالقرب من الرافعة، وفقًا لتكوين ذراعها ودعاماتها المحددة. عند نصف قطر أكبر، قد تقتصر قدرة الرافعة نفسها على جزء صغير من قدرتها المعلنة. السؤال المهم ليس فقط: "كم طنًا يمكنها رفعه؟" بل: "ما الذي يمكن لهذا الطراز رفعه عند نصف القطر والارتفاع وطول الذراع والتكوين المطلوب؟"

قد يكلف شراء نموذج اسمي أثقل ونقله ووضعه أكثر، بينما قد لا يتمكن نموذج أصغر من أداء عملية الرفع الحاسمة. حدد نطاق العمل أولاً، ثم قارن كل عملية رفع مُخطط لها بمخطط النموذج المناسب.

يربط مخطط الأحمال بين الشكل الهندسي والحمل المسموح به

عادةً ما يُرتب مخطط حمولة رافعة العنكبوت السعة حسب نصف قطر العمل وطول الذراع، مع ملاحظات حول ترتيب الخطاف، وامتداد الدعامات، ومنطقة الدوران، وغيرها من الشروط. نصف قطر العمل هو المسافة الأفقية من مركز دوران الرافعة إلى خط الحمولة، وليس مجرد المسافة من الجنزير أو قاعدة الدعامات أو جانب الآلة.

بمجرد تحديد الطراز الدقيق، استخدم مدخل المخطط لنصف القطر المطلوب وطول الذراع، ثم طبّق ملاحظاته المتعلقة بترتيب الخطاف وموضع الدعامة ومنطقة الدوران. وللتأكد من معلومات طراز YILU LIFT المناسب، أرسل الحمولة المخططة وأوزان الملحقات ونصف القطر والارتفاع وقيود الموقع من خلال صفحة الاتصال.

قم ببناء نطاق العمل قبل مقارنة النماذج

ابدأ بالفأس الأثقل الأبعد

حدد وزن الحمولة، ونقطة الرفع، ونقطة الوضع، والارتفاع المطلوب، ونصف القطر الأفقي لكل عملية رفع حرجة. لا يُعتدّ عادةً بالحمولة الأثقل. فقد تتطلب لوحة أخف وزنًا موضوعة في عمق فتحة واجهة مدى وصول أكبر، مما يقلل من مساحة التحميل المتاحة مقارنةً بحمولة أثقل وزنًا يتم رفعها بالقرب من الرافعة.

أدرج مسار الاقتراب. قد تتمكن رافعة العنكبوت المجنزرة من المرور عبر فتحة ضيقة وهي مطوية، لكن مساحة تشغيلها مع نشر الدعامات الجانبية قد تكون أكبر بكثير. تأكد من إمكانية وقوف الرافعة في المكان الموضح في الرسم. إن تحريكها ولو مترًا واحدًا إضافيًا قد يُغير صف الرسم البياني المُناسب.

تحقق من طول ذراع الرافعة وزاويتها معًا

قد يحتاج رافعتان على نفس الارتفاع إلى أطوال مختلفة لذراع الرافعة نظرًا لاختلاف نصف قطرهما. ولا يعني طول ذراع الرافعة بالضرورة سعةً فعّالة عند أقصى مدى. حدد النقطة المطلوبة على مخطط نطاق العمل، ثم راجع الجدول الخاص بتكوين ذراع الرافعة الذي يمكنه الوصول إليها فعليًا.

عبارات تسويقية مثل "ذراع طويلة" أو "رافعة متحركة" أو "أقصى ارتفاع للرفع" تحتاج إلى مراجعة دقيقة. قد تحل الرافعة المتحركة مشاكل الوصول أو الارتفاع، مع توفير جدول مختلف للأحمال المسموح بها وتقليلها. اطلب الجدول لكل ملحق مشمول في عرض السعر.

اطرح كل شيء معلق أسفل طرف ذراع الرافعة

تستخدم بكرات الخطاف والتجهيزات سعة المخطط

قد يشمل إجمالي الحمولة المقدرة كتلة الخطاف، وذلك بحسب ملاحظات الجدول. كما تُضيف الحبال، والخطافات، وعوارض التوزيع، وعوارض الرفع، ورافعات الزجاج بالشفط، وأجهزة المناولة، وغيرها من المعدات الموجودة أسفل الخطاف، وزنًا إضافيًا. الحمولة المتاحة للمنتج هي ما يتبقى بعد احتساب جميع المكونات المطلوبة وفقًا لطريقة الجدول.

بالنسبة لرافعة عنكبوتية لتركيب الزجاج، من السهل التقليل من هذا التقدير. قد تحتاج وحدة معزولة كبيرة إلى رافعة شفط تعمل بالطاقة، وإطار تمديد، ونظام تثبيت ثانوي، ومعدات رفع. يمكن لهذه العناصر أن تستهلك جزءًا كبيرًا من سعة الرافعة عند نصف القطر. لذا، يجب تضمين أوزانها المُثبتة في جدول الرفع حتى يتسنى التحقق من الحمولة المتبقية لنموذج YILU LIFT المقترح.

يمكن أن يغير شكل الحمل نصف القطر العملي

لا تتدلى الأحمال الطويلة أو العريضة أو غير المتمركزة بشكل صحيح مثل أوزان الاختبار المدمجة. قد تجبر لوحة أو عارضة الرافعة على الوقوف على مسافة أبعد من الجدار أو العمود أو الآلة أو الرف. قد يلزم استخدام حبال التوجيه والتحكم في الدوران، بينما تصبح حدود الرياح بالغة الأهمية للمساحات الكبيرة.

يرجى تحديد أبعاد الحمولة، ومركز ثقلها، ونقاط رفعها، واتجاهها. يؤكد الرسم البياني السعة المقدرة في ظل الظروف المحددة؛ ولكنه لا يؤكد إمكانية التحكم في الحمولة أو إزالتها أو إنزالها في المساحة المقترحة.

تركيب الدعامات الجانبية والدعم الأرضي يغيران الإجابة

قد يؤدي تمديد الدعامات الجانبية جزئيًا إلى تقليل السعة

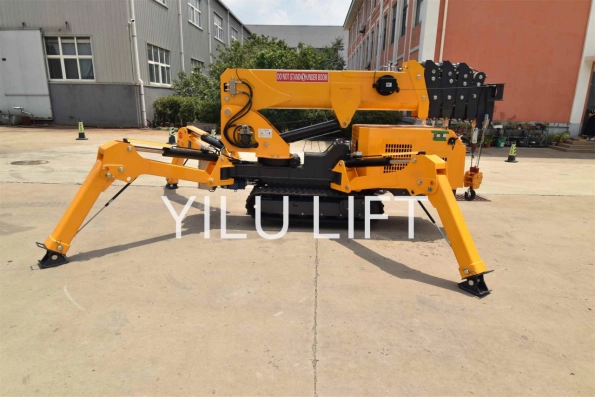

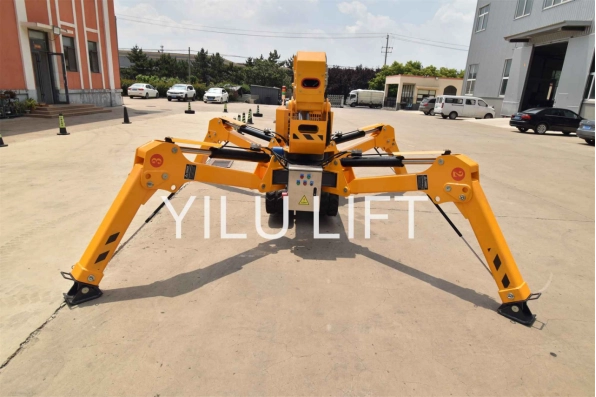

تُحقق الرافعات العنكبوتية حجمها الصغير أثناء النقل عن طريق طي دعاماتها الجانبية. وتُشكل هذه الدعامات قاعدةً ثابتةً أثناء التشغيل. بعض الجداول تنطبق فقط مع الدعامات الجانبية الممتدة بالكامل، بينما تُصدر آلات أخرى تصنيفات منفصلة للامتداد الجزئي أو قطاعات الدوران المحدودة. لا تفترض أبدًا أن الإعداد المُحكم يُبقي الجدول كاملاً.

قم بقياس مساحة التشغيل، وليس فقط العرض عند الطي. سجّل أي عوائق تحدّ من حركة كل ساق على حدة. استفسر عما إذا كانت الأوضاع الجزئية مسموحة، وكيف يستشعر الرافعة الإعداد، وأي مخطط ينطبق. إذا لم يكن الوضع المقترح مشمولاً في وثائق النموذج، فقم بإبلاغ شركة YILU LIFT ومخطط الرفع المؤهل قبل اختيار الرافعة لتلك المهمة.

يُعدّ تحديد قدرة تحمل الأرض جزءًا من تخطيط القدرات

يجب أن يتحمل السطح الداعم ردود الفعل عند الدعامات الجانبية والمسارات. قد لا يكون الأرضية التي تدعم الوزن الإجمالي للآلة مناسبةً لأحمال الدعامات الجانبية المركزة. تستحق الألواح المعلقة، والأقبية، والخنادق، والأراضي التي تم ردمها حديثًا، وأغطية المرافق، والمساحات الخضراء اهتمامًا خاصًا.

يجب أن تُجرى حسابات تحمل التربة، وتركيب الحصائر أو الدعامات، وفحص البلاطات من قِبل جهات مؤهلة. كما يجب أن تكون الآلة مستوية ضمن حدود الشركة المصنعة. ولا يمكن تصحيح ضعف الدعم باختيار سعة تحميل أكبر.

قارن الرافعة حول موقع العمل، وليس بمواصفات واحدة.

يمكن أن تؤدي أبعاد الوصول والوزن الذاتي إلى استبعاد نموذج معين

غالبًا ما يتم اختيار رافعة عنكبوتية صغيرة لأن الرافعات المتنقلة التقليدية لا تستطيع دخول منطقة العمل. قارن الطول والعرض والارتفاع عند الطي، ووزن الآلة، ونوع الجنزير، ومساحة الدوران، وقدرة الصعود، وطريقة النقل مع المسار. لا يكفي عرض الباب وحده. تحقق من سعة الأرضية، وحدود المصعد، وزاوية المنحدر، وارتفاع العتبة، ومساحة الدعامات.

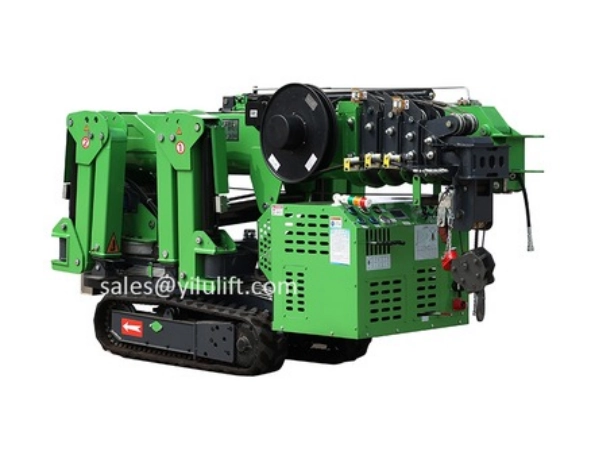

رفع الرأس رافعة عنكبوتية CL3.0 يبلغ حجمها عند الطي 3.5 × 0.8 × 1.85 مترًا، ووزنها 2700 كيلوغرامًا. ويبلغ نصف قطر تشغيلها الأقصى 10.5 مترًا، وارتفاع رفعها الأقصى عن الأرض 10.8 مترًا. تُفيد هذه الأرقام في التحقق الأولي من إمكانية الوصول والمدى. بعد ذلك، يجب التأكد من السعة عند نصف القطر المُخطط له من خلال الرجوع إلى الجدول الخاص بالطراز، باستخدام الحمولة الفعلية، والذراع، والخطاف، ودعامات التثبيت.

ينبغي أن يتناسب اختيار الطاقة مع بيئة التشغيل

تُناسب رافعة العنكبوت الكهربائية الأعمال الداخلية أو تلك التي تتطلب مراعاة الانبعاثات، شريطة أن يوفر الموقع الإمداد اللازم وإدارة الكابلات. أما رافعة العنكبوت التي تعمل بالديزل، فتُتيح أنماطًا مختلفة للتنقل والتزود بالوقود. وتجمع بعض تكوينات رافعات العنكبوت المجنزرة بين الطاقة الكهربائية وطاقة التيار المتردد. قارن بين مستويات الضوضاء، والتهوية، ووقت التشغيل، ودرجة حرارة بدء التشغيل، وقواعد الموقع، وإمكانية الصيانة، ومواصفات الطاقة المحلية.

يمكن للتحكم عن بُعد تحسين رؤية المشغل، ولكنه لا يزيد من سعة الخرائط. تأكد من الوظائف التي يمكن التحكم بها عن بُعد، وكيفية عمل زر التوقف الطارئ ومؤشر الحمولة، وما إذا كان التكوين المذكور يشمل الأجهزة الموصوفة.

قائمة مختصرة لرافعة العنكبوت YILU LIFT حول المصعد

تغطي أسماء الطرازات نطاقًا اسميًا واسعًا

رفع الرأس مجموعة رافعات العنكبوت الزاحفة تغطي هذه الفئة أحجامًا اسمية تتراوح من 1.5 إلى 18 طنًا، مع أنصاف أقطار تشغيل قصوى من 6 إلى 33 مترًا، وارتفاعات رفع قصوى من 6.5 إلى 35 مترًا. وتشمل وحدات صغيرة الحجم ونماذج بناء أكبر. مصطلحات العملاء مثل "رافعة عنكبوتية 3 أطنان" و"رافعة عنكبوتية 5 أطنان" و"رافعة عنكبوتية صغيرة" و"رافعة عنكبوتية مجنزرة صغيرة" هي مجرد نقاط بداية وليست مواصفات كاملة.

قد يتضمن عرض سعر لرافعة عنكبوتية صغيرة سعة 3 أطنان ووحدة سعة 5 أطنان أقسامًا مختلفة للذراع، ومحركات، وأجهزة تحكم، ودعامات، وترتيبات خطافات، وأجهزة أمان، ووثائق. لذا، يجب توحيد هذه العناصر قبل مقارنة الإجمالي.

لا ينبغي أبدًا ربط نصف القطر الأقصى والحمل الأقصى تلقائيًا

قد يُظهر الجدول أقصى سعة في صف وأقصى نصف قطر تشغيل في صف آخر. ولا يعني قراءتهما جنبًا إلى جنب أن الآلة ترفع أقصى حمولة عند أقصى نصف قطر. توضح جداول الشركة المصنعة كيفية تغير الحمولة المقدرة مع طول ذراع الرافعة ونصف القطر، بينما قد تتضمن الملاحظات وزن كتلة الخطاف أو حالة الدعامات الجانبية.

حدد الطراز الدقيق، ومعلومات نطاق العمل، وحالة الدعامات الجانبية، وترتيب الخطافات، والتكوين القياسي. فئة منتجات رافعة العنكبوت يساعد ذلك في تضييق نطاق العائلة؛ ثم يوفر جدول المصاعد وقيود الموقع لشركة YILU LIFT الأساس لتأكيد بيانات النموذج التي تنطبق.

إعداد طلب عروض أسعار يركز على القدرة الإنتاجية

أرسل جدول رفع يتضمن الوزن والأبعاد ومركز الثقل ونقاط الرفع وارتفاع الالتقاط وارتفاع الوضع وأقصى نصف قطر عمل والعوائق وتكوين ذراع الرافعة أو ذراع التثبيت المطلوب. أضف وزن كتل الخطاف ومعدات الرفع ورافعات الشفط وعوارض التوزيع والملحقات الأخرى. أرفق مخطط الموقع ومسار الوصول وحدود الحجم عند الطي ووزن الآلة المسموح به ومساحة التشغيل ومعلومات الأرض أو البلاطة والبيئة وتفضيلات الطاقة وبلد الوجهة ووثائق الامتثال المطلوبة.

اطلب من شركة YILU LIFT تحديد النموذج المقترح وخلايا مخطط الأحمال ذات الصلة بعمليات الرفع الحرجة. يجب أن يتضمن الرد تحديد تكوين الدعامات الخارجية، وقيود الدوران، وترتيب الخطاف أو السقوط، وخصومات التثبيت، وافتراضات الدعم الأرضي، وأنظمة السلامة المضمنة، وأبعاد النقل، ووزن الآلة، وحدود التشغيل.

التعليمات

هل تستطيع رافعة عنكبوتية حمولتها 3 أطنان رفع 3 أطنان عند أقصى مدى لها؟

لا. ينطبق رقم 3 أطنان عادةً فقط على نصف قطر صغير وتكوين محدد. تنخفض السعة مع زيادة نصف القطر ومتطلبات ذراع الرافعة. يوضح مخطط حمولة النموذج القيمة المسموح بها لكل إعداد معتمد.

ما الفرق بين ارتفاع الرفع ونصف قطر العمل؟

ارتفاع الرفع هو المدى الرأسي للوصول إلى الخطاف أو الحمولة. نصف قطر العمل هو المسافة الأفقية من مركز دوران الرافعة إلى خط الحمولة. كلا المعلومتين ضروريتان لاختيار تكوين ذراع الرافعة وقراءة قيمة الرسم البياني الصحيحة.

هل يؤدي تمديد الدعامات الجانبية بالكامل دائمًا إلى الحصول على السعة الكاملة؟

يوفر التمديد الكامل عادةً قاعدة دعم أوسع، لكن السعة لا تزال تعتمد على الطراز، والذراع، ونصف القطر، ومنطقة الدوران، وترتيب الخطاف، والدعم الأرضي، وملاحظات المخطط. استخدم فقط المخطط المعتمد من الشركة المصنعة.

هل ينبغي خصم وزن التجهيزات من السعة؟

نعم. تحدد ملاحظات المخطط كيفية التعامل مع وزن كتلة الخطاف، ويجب تضمين وزن الحبال والعوارض والأغلال والرافعات الفراغية وغيرها من المعدات الموجودة أسفل الخطاف في حساب الحمل الإجمالي.

اطلب الاطلاع على الرسم البياني الذي يستند إليه عرض السعر.

ينبغي أن تنتهي عملية شراء رافعة عنكبوتية بمطابقة موثقة للقدرة، وليس بتخمين الحمولة. يمكن للمشترين أرسل إلى شركة YILU LIFT جدول المصعد وقيود الموقع لمناقشة النموذج والمخطط والتكوين وعرض الأسعار المناسبين. يجب أن يلتزم الاختيار النهائي والتشغيل بخطة الرفع المعتمدة والتكوين المؤكد وظروف الموقع وقواعد السوق المستهدف.
