رافعة شفط للصفائح المعدنية: اختر الإطار والأكواب والطاقة المناسبة للعمل.

لا يُختار رافع التفريغ لصفائح المعادن بناءً على وزن الصفيحة فقط. فقد يكون نفس الرافعة التي تزن 800 كجم مناسبًا لصفيحة قصيرة وصلبة، وغير مناسب لصفيحة طويلة ورفيعة تنحني بين الأكواب. وتؤثر عوامل عديدة في اختيار الرافعة المناسبة، منها حالة السطح، والحد الأدنى والحد الأقصى لحجم الصفيحة، واتجاه المناولة، وسرعة الإنتاج، والطاقة المتاحة، وواجهة الرافعة.

لهذا السبب، يبدأ عرض الأسعار المفيد بتدفق المواد. من أين يتم التقاط الصفيحة؟ ما هي المسافة التي تقطعها؟ هل تبقى أفقية، أم يجب أن تدور؟ بمجرد وضوح هذه التفاصيل، يصبح من الأسهل بكثير مقارنة السعة والميزات.

ابدأ بنطاق الألواح، وليس بحمولة قصوى واحدة.

سجل الأحجام اليومية بالإضافة إلى أثقل طبق

اذكر الحد الأدنى، والمتوسط، والحد الأقصى للطول والعرض والسماكة والوزن التي يتم التعامل معها في المصنع. قد لا تكون أكبر صفيحة هي الأثقل. فالصفيحة السميكة والمتماسكة قد تزن أكثر، بينما قد تُسبب الصفيحة الرقيقة والعريضة صعوبة أكبر في الدعم لأن حوافها قد تترهل.

تُعدّ نوعية المادة مهمة أيضاً. فصفائح الفولاذ والفولاذ المقاوم للصدأ والألومنيوم قد تختلف في صلابتها وحالة سطحها حتى مع ثبات الأبعاد. لذا، يُنصح بتضمين قطع فارغة ذات فتحات أو ثقوب أو حواف مثنية أو أجزاء مُلصقة. لا يُمكن للكوب أن يُغلق بإحكام فوق ثقب، وقد تُقلّل الحافة المُصقولة من مساحة التلامس المُتاحة للاستخدام مقارنةً بما هو مُوضّح في الرسم الأولي.

لا ترسل رقمًا أقصى فقط. يجب أن يكون الإطار المصمم لصينية بطول ستة أمتار قادرًا على تثبيت أصغر قطعة إنتاجية دون أن تتجاوز الأكواب حوافها. تُظهر قائمة الأوراق الجيدة النطاق الكامل وتحدد التنسيقات التي تمثل معظم عمليات الرفع في كل وردية.

أضف الرافعة ومعدات الرفع إلى فحص الرافعة

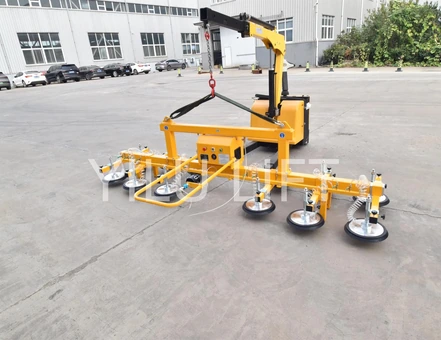

لا تمثل سعة الصفائح المعدنية المقدرة سوى جزء واحد من الحمل المعلق. إذ تحمل الرافعة العلوية أو الرافعة الجيبية أو الرافعة الأرضية الداعمة أيضًا رافعة الشفط والخطاف والأحزمة وغيرها من معدات الرفع. وتختلف الأوزان الذاتية لنماذج الصفائح المعدنية المنشورة من YILU LIFT باختلاف طول الإطار وعدد الأكواب، لذا يجب التحقق من الوزن المعلق الإجمالي ومقارنته بالمعدات الداعمة.

يتطلب الاختيار النهائي أيضًا التوجيه المقصود. فالرفع الأفقي من طاولة القطع والتحويل إلى التخزين الرأسي لا يفرضان نفس المتطلبات على الرافعة. لذا، اطلب الحمولة المسموح بها في كل وضعية مُخطط لها بدلًا من وضع ملصق واحد لكل حركة.

حدد حجم الإطار ليناسب أكبر وأصغر الأوراق

استخدم أبعاد الورقة لتحديد مدى اتساع الكوب

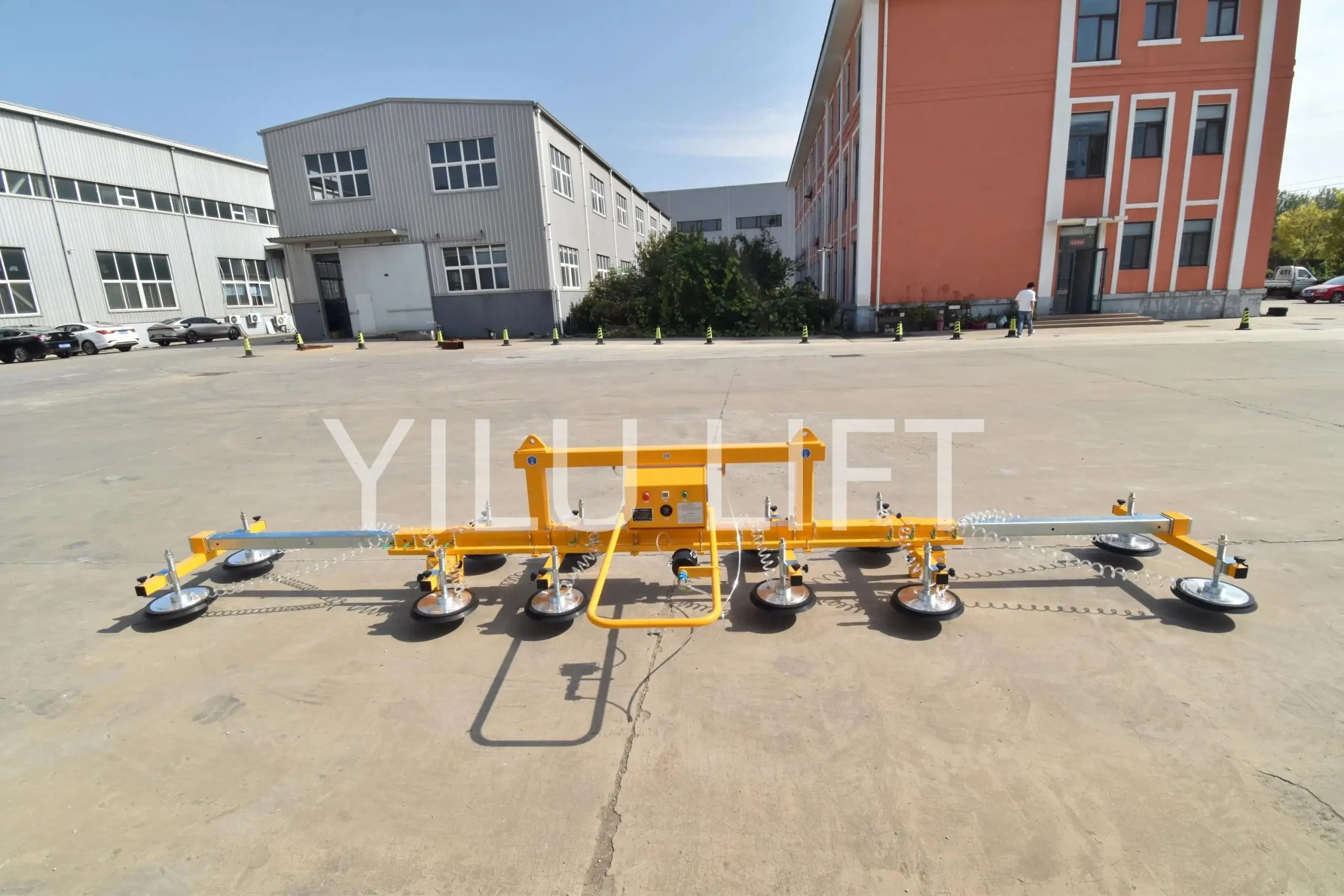

للإطار وظيفتان: الأولى، تثبيت كل كوب فعال في منطقة إحكام مناسبة، والثانية، دعم الصفيحة بشكل كافٍ للحد من البروز والانحناء. قد يؤدي تجميع الأكواب بالقرب من المركز إلى ترك حافة طويلة غير مدعومة. أما الإطار الممتد بشكل مفرط، فقد يصبح استخدامه صعبًا حول القطع الصغيرة أو بالقرب من الآلات.

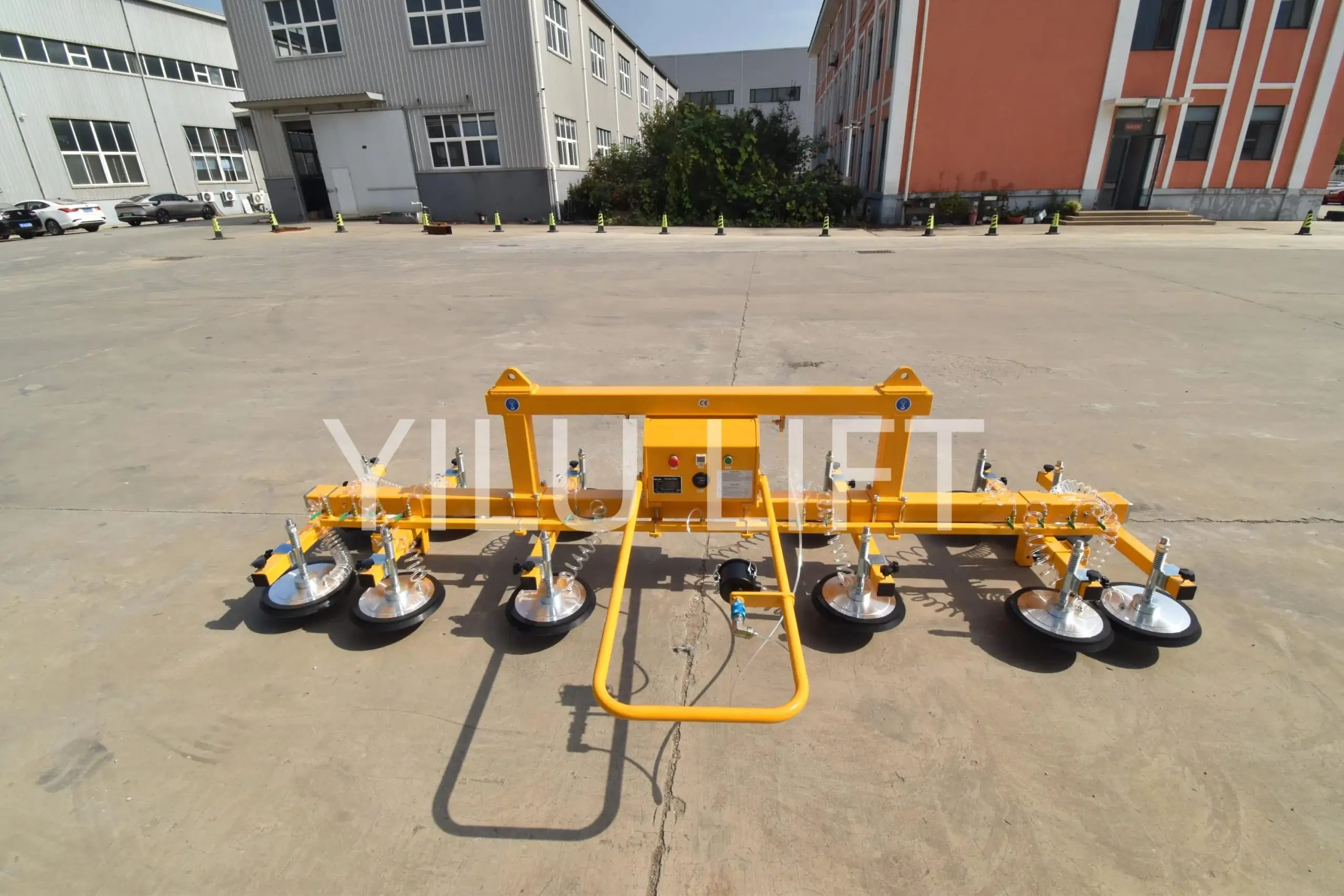

ابدأ برسم تخطيطي لأكبر وأصغر الألواح. حدد مواقع الثقوب، وحواف الألواح، واللحامات، والملصقات، والمناطق المحمية، وأي منطقة لا يمكن وضع كوب عليها. ثم حدد مركز الالتقاط المفضل. هذا يوفر لبرنامج YILU LIFT معلومات كافية لاقتراح طول العارضة الرئيسية، ومواقع الأذرع العرضية، وعدد الأكواب، والأكواب التي تحتاج إلى تعديل أو عزل في الأحجام الأصغر.

اعتبر انحراف الصفائح الرقيقة مدخلاً للاختيار

قد تنحني الصفيحة الرقيقة تحت وزنها. هذه الحركة ليست مجرد عائق في التعامل، بل قد تؤثر على توزيع الحمل بين الأكواب، وقد تُخلّ بالختم إذا لم تكن نقاط الدعم موضوعة بشكل صحيح. لذا، فإن سمك الصفيحة وصلابتها والمسافة بين الأكواب والبروز المسموح به عوامل أساسية يجب مراعاتها.

لا توجد قاعدة تباعد موحدة ودقيقة لجميع المواد والسماكات. أرسل جدول الصفائح الفعلي واطلب رسم الكوب المقترح. إذا كان المشروع يتضمن صفيحة رقيقة أو عريضة أو مرنة بشكل غير معتاد، فاطلب تجربة عينة نموذجية قبل البدء في تجهيز خط الإنتاج.

تحقق من السطح قبل اختيار ترتيب الوسادات

صف سطح التلامس عند وصوله إلى مكان الاستلام

قد تصل الصفائح المعدنية المسطحة ظاهريًا إلى الرافعة محملة بزيت المصنع، أو الغبار، أو القشور، أو الصدأ، أو الرطوبة، أو طبقة واقية، أو طلاء، أو سطح خشن. وتزيد الصفائح المثقبة، أو المضلعة، أو ذات النقوش المربعة، أو المقطوعة بالليزر من صعوبة منع التسرب. ينبغي توضيح هذه الشروط في مرحلة الاستفسار، حتى لو كانت نسبة استخدامها في الإنتاج ضئيلة.

لا تفترض أن الوسادة المستخدمة على الفولاذ النظيف ستتصرف بنفس الطريقة على جميع أنواع الأسطح. يجب أن تتناسب مادة الوسادة، وحافة الإحكام، وشكل الكوب، ومصدر الفراغ، ونظام مراقبة التسرب، ومساحة التلامس مع السطح الفعلي. كما يستحق الغشاء اهتمامًا خاصًا: فقد يثبت الكوب الغشاء بينما يصبح التصاق الغشاء بالمعدن هو نقطة الضعف.

خطط لاختبار التقاط نموذجي للأسطح الصعبة

الصور مفيدة، لكن العينة توضح أكثر. بالنسبة للألواح المطلية أو الزيتية أو ذات الملمس الخشن أو غير المتجانسة، استشر شركة YILU LIFT لمعرفة ترتيب الوسادات المقترح وحجم العينة المطلوب لاختبار الالتقاط. يجب أن يعكس الاختبار السطح الفعلي وسماكته واتجاهه وتسلسل التعامل معه.

تُعد هذه الخطوة مفيدة بشكل خاص لمصانع الإنتاج المختلط. فهي تفصل الألواح التي تتناسب مع تكوين قياسي واحد عن الألواح التي تحتاج إلى نوع آخر من الوسادات، أو إطار مُعدّل، أو طريقة معالجة مختلفة.

قم بمطابقة مصدر الطاقة مع دورة المعالجة

قارن بين حرية استخدام البطارية ومسار الطاقة الثابت

تُبقي الطاقة المُستمدة من البطارية الرافعة مستقلة عن الكابلات، وهي مناسبة للرافعات التي تتحرك عبر مساحة واسعة. قد يكون مصدر الطاقة الكهربائي الثابت مناسبًا لمحطة رفع متكررة حيث يكون مسار الرفع قصيرًا والطاقة متوفرة بالفعل. يعتمد الخيار الأفضل على مدة الوردية، وعدد عمليات الرفع في الساعة، وفترات الشحن، ومسافة الحركة، وجهد المصنع.

تُحدد مواصفات YILU LIFT الحالية للصفائح المعدنية خيارات الطاقة المتاحة، سواءً كانت تعمل بالبطارية أو التيار المتردد. قبل الطلب، يُرجى التأكد من الجهد الكهربائي، والشاحن، ونمط دورة التشغيل المتوقع، ومؤشر انخفاض الطاقة، وكيفية عمل النظام في حال انقطاع التيار الكهربائي. يجب مناقشة مدة التشغيل بناءً على دورة تشغيل فعلية، وليس كقيمة ثابتة.

ضع أدوات التحكم في مكان يمكن للمشغل رؤية عملية الالتقاط

يحتاج المشغل إلى رؤية واضحة للأكواب وحواف الألواح والعمال القريبين ونقطة الهبوط. حدد ما إذا كان ينبغي أن تكون أدوات التحكم في الالتقاط والإفلات موجودة على الرافعة، أو وحدة تحكم معلقة، أو جهاز تحكم عن بُعد. صف أيضًا ما إذا كان الدوران أو الإمالة يحدثان بشكل متقطع أم كجزء من كل دورة. قد توفر ميزة تبدو بسيطة في الكتيب عناء إعادة التموضع اليدوي المتكرر أثناء نوبة عمل مزدحمة.

تأكد من كيفية قيام الرافعة بتحريك وقلب الغطاء

ارسم المسار الكامل من المخزن إلى الوجهة. بيّن ارتفاع نقطة الالتقاط، ومسافة النقل، وارتفاع خطاف الرافعة، وعرض الممر، وحواجز الآلات، والرفوف، والمسافة فوق نقطة الإنزال. إذا كانت الصفيحة تُغذّي قاطع ليزر أو مكبسًا، فوضح مدى دقة وضعها، وما إذا كان بإمكان المشغل الوصول إلى أدوات التحكم من الجانب المفضل.

يتطلب قلب الصفيحة مساحة أكبر من رفعها بشكل مسطح. كما يجب أن يظل مركز الثقل ثابتًا طوال الحركة. صف اتجاه الالتقاط، والاتجاه النهائي، وزاوية الدوران، وزاوية الميل، وأي نقطة تمر فيها الصفيحة بالقرب من المعدات. وبذلك، يستطيع برنامج YILU LIFT مطابقة الإطار ووظائف الحركة مع المسار بدلاً من إضافة ميزات لن يستخدمها المصنع.

استخدم مجموعة YILU LIFT لإنشاء قائمة مختصرة

ال رافعة تفريغ الصفائح المعدنية YILU LIFT تُدرج الصفحة سعات مُصنّفة تتراوح من 500 إلى 2000 كجم. تستخدم الخيارات المنشورة أكوابًا بقياس 210 أو 300 مم، مع ستة إلى اثني عشر كوبًا حسب التكوين. تغطي خيارات العوارض الرئيسية أطوالًا تتراوح من 2000 إلى 5000 مم، بينما تمتد تطبيقات أطوال الألواح المُدرجة من 3000 إلى 6000 مم.

تُشكّل هذه الأرقام معيارًا أوليًا مفيدًا. لكنها لا تعني بالضرورة أن أي ورقة ضمن الحد الأقصى للوزن والطول ستناسب جميع الإطارات. لا يزال من الضروري التحقق من الحد الأدنى لأبعاد الورقة، وسماكتها، وسطحها، ومواقع الأكواب، واتجاهها، وقدرة الرافعة، ودورة التشغيل.

لإجراء مقارنة دقيقة، اطلب من كل عرض سعر تحديد الطراز بدقة، وحالة الصفيحة المصنفة، وأبعاد الإطار، وترتيب الأكواب، والوزن الذاتي للرافعة، ووحدة الطاقة، وطريقة التحكم، ووظائف الحركة، وحجم التعبئة، وحدود التشغيل. هذا يُسهّل كثيراً مقارنة المنتجات المتشابهة.

أرسل طلب عرض أسعار لتصنيع الصفائح المعدنية يجيب على الأسئلة الحقيقية

ينبغي أن يتضمن طلب عرض الأسعار العملي ما يلي:

• مادة الصفيحة وحالة السطح؛
• الحد الأدنى، والطول النموذجي، والحد الأقصى، والعرض، والسمك، والوزن؛
• رسومات أو صور توضح الثقوب أو الفتحات أو الأضلاع أو الأغشية أو مناطق الكأس المقيدة؛
• اتجاه الالتقاط والهبوط، بما في ذلك الميل أو الدوران المطلوب؛
• عدد مرات الرفع في الساعة، ومدة الوردية، ووقت الشحن المتاح؛
• تفاصيل الرافعة العلوية، أو الرافعة الجيبية، أو غيرها من المعدات الداعمة؛
• ارتفاع الالتقاط، وخلوص الخطاف، ومسار الرحلة، ودقة الهبوط؛
• جهد الموقع، بلد الوجهة، الكمية، والمستندات المطلوبة.

أرفق نسخة من أصغر ورقة ونسخة من أكبر ورقة. غالبًا ما يكون الرسم التوضيحي المُعلّم أكثر فائدة من رسالة بريد إلكتروني مطولة، لأنه يُبيّن مكان تثبيت الإطار ومكان عدم تثبيت الأكواب.

التعليمات

هل يمكن لرافعة تفريغ واحدة للصفائح المعدنية التعامل مع عدة أحجام من الصفائح؟

نعم، في كثير من الأحيان، عندما يكون بالإمكان تعديل موضع الإطار والكوب ضمن النطاق المطلوب. يُعدّ أصغر حجم هو المعيار الأساسي للتحقق، لأن كل كوب نشط يجب أن يبقى على منطقة تلامس مناسبة. أرسل كلا الحجمين الأقصى والأدنى قبل اختيار التكوين المشترك.

هل تؤدي زيادة القدرة المقدرة إلى حل مشكلة ثني الصفائح الرقيقة؟

لا. السعة وهندسة الدعم مسألتان مختلفتان. حتى رافع أقوى قد يستخدم توزيعًا خاطئًا للأكواب مع صفيحة رقيقة ومرنة. يجب مراجعة السماكة، والبروز، والمسافة بين الأكواب، والاتجاه المخطط له معًا.

هل يمكن لرافعة الصفائح الكهربائية أن تلتقط المعادن الزيتية أو ذات الملمس الخشن؟

يعتمد ذلك على السطح، وتصميم الوسادة، ونظام التفريغ، وشروط الاختبار المعتمدة. يُرجى مشاركة عينة نموذجية أو تفاصيل واضحة عن السطح مع شركة YILU LIFT قبل اعتبار الورقة متوافقة.

حوّل بيانات التطبيق إلى تكوين عملي

تبدأ عملية تصميم رافعة مناسبة تمامًا بجدول الألواح وتنتهي برسم هيكلي يتوافق مع مسار المناولة الفعلي. أرسل إلى شركة YILU LIFT قائمة المواد، ورسومات أصغر وأكبر الألواح، وتفاصيل السطح، ودورة التشغيل، وواجهة الرافعة، والحركة المطلوبة. يمكن للفريق الفني استخدام هذه المعلومات لتحديد النموذج الأمثل، وتصميم الأكواب، ومجموعة الطاقة، وأنظمة التحكم قبل إعداد عرض السعر.
